在裝配JB-13U輕型載重汽車工作中，使用為臂分別為0.45m和0.5m，力矩允許誤差為±5%的鉆石牌扭力扳手和棘輪扭力扳手。為了檢定方便，我們可以拉力機上角自制的專用夾具進行檢定，收到了較好的結果。

一、檢定用夾具與檢定方法

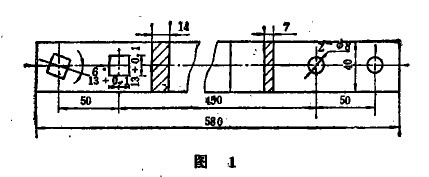

夾具結構如圖1所示。夾具可用合金鋼、工具鋼或其它優質鋼制作，并保證熱處理后具有較高的硬度值.

首先，我們選用的拉力機(也稱為拉力試驗機)，需經上級計量部門進行周期檢定，滿足力值相對誤差≦1%的要求。將扳手放入夾具，由拉力機進行檢定的方法與步驟如下:

1.將扭力扳手裝人夾具2(見圖2,圖3 )，然后把夾具2裝在拉力機下夾頭3上，并墊入特制墊片4。

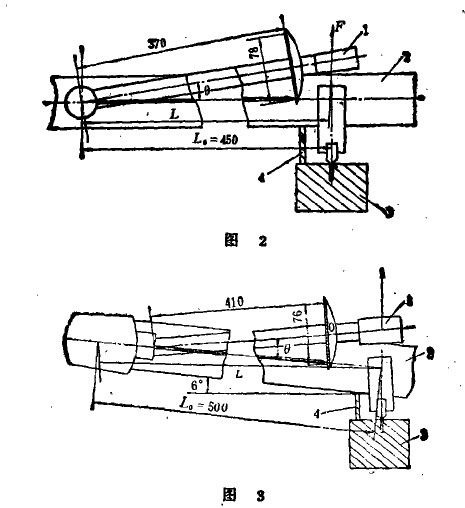

檢定力臂L0=0.45m的扭力扳手時，使中具處于水平位置，見圖2，檢定力臂L0=0.5m的扭力扳手時，使夾具另一端翹起，夾具與水平成6°角，見圖3。

2.將一鋼制小套環套入扳手手柄處，并將套環裝入拉力機上夾頭。

3.調節扭力扳手指針，使其指向零點，調拉力機平衡論，也使度盤指針指零點。開機對扭力扳手施加載荷F，至扭力扳手的最大負荷值為止，如此反復進行三次。

4.選擇拉力機下夾頭的運動速度為22mm/min.

5.選擇扭力扳手上六個刻度負荷值5×9.8N?m, lO×9.8N?m, 15×9.8N?m, 20×9.8N?m, 25×9.8N?m, 30×9.8N?m為檢定點負荷，計算出對應于上述各力矩值，拉力機應施加的度盤指示力值F? (n =1,2,3,4,5,6)，然后逐點對扭力扳手施力載荷，記錄扭力扳手指針所指讀數即指示負荷。各數據一并列于表中。

序號指示力值

F.(N)刻度負荷

(N.m)指示負荷

(N.m)相對誤差

(%)

19849490

21969893~103-5.0~+5.0

3294147142~152-3.3+3.3

4392196186~206-5.0~+5.0

5490245235~255-4.0~+4.0

6588294284~304-3.3+3.3

6.計算各點相對誤差△Q=(指示負荷-刻度負荷)/刻度負荷*100%。若各點誤差在±5%以內，則扭力扳手合格。

二、檢定裝里誤理分析

對扭力扳手加載，使其達到最大負荷時，L0與實際力臂,L的差值ΔL=|L0一L|最大，由圖2、3計算可得L=L0cos°因此，檢定中力臂的相對誤差:

力值F由LJ500型拉力機施加，力值相對誤差:.

ΔF/F≦1% (2)

由式(1)、(2)可得力矩相對誤差:

≦1%+0.5%≦1.55% (3)

經上述誤差分析可知，裝置本身的誤差不大于扭力扳手允許誤差的三分之一，符合計量檢定的要求。通過三年來的檢定實踐，證明這種方法簡便可行，能滿足生產要求。
